lococube® mini-SPS STG-950

Anzahl	Stückpreis
Bis 9	159,00 €*
Bis 49	150,00 €*
Bis 99	139,00 €*
Bis 249	127,00 €*
Ab 250	115,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Verfügbar, Lieferzeit: 2-5 Tage *

Produktnummer: 0850-0950

Hersteller: BARTH® Elektronik GmbH

EAN: 4251329406110

Produktinformationen "lococube® mini-SPS STG-950"

High-Performance 32 Bit ARM® Cortex® M4
3 analoge Eingänge 0..30 VDC/0..10 VDC, 12 bit ADC
2 digitale Eingänge bis 25 kHz
4 Solid-State Power Ausgänge 1,5 A
1 PWM-Ausgang 16 Bit bis 25 kHz
CAN 2.0A/B Interface
CAN FD Interface
Umfangreiche Fail-Safe-Funktionen
Programmierbare Status LED
‚C‘ Open Source Programmierung
Großer Betriebsspannungsbereich 7..32 VDC
Großer Betriebstemperaturbereich -40..+70°C
Robust und vibrationsfest durch PU-Verguss
CE, UKCA, ECE-R10 und RoHS zertifiziert
Entwickelt und produziert in Deutschland
Abmessungen (LxBxH): 93x45x15mm
Gewicht: 80g

Anleitung STG-950 [EN]

Programmierbeispiele KEIL® und STM32CubeIDE® für STG-950

Analog Input:	3
Analog Output:	0
CAN Interface:	1
Digital Input:	2
Digital Output:	4
IrDA Interface:	0
PWM Output:	1

AddOn Boards

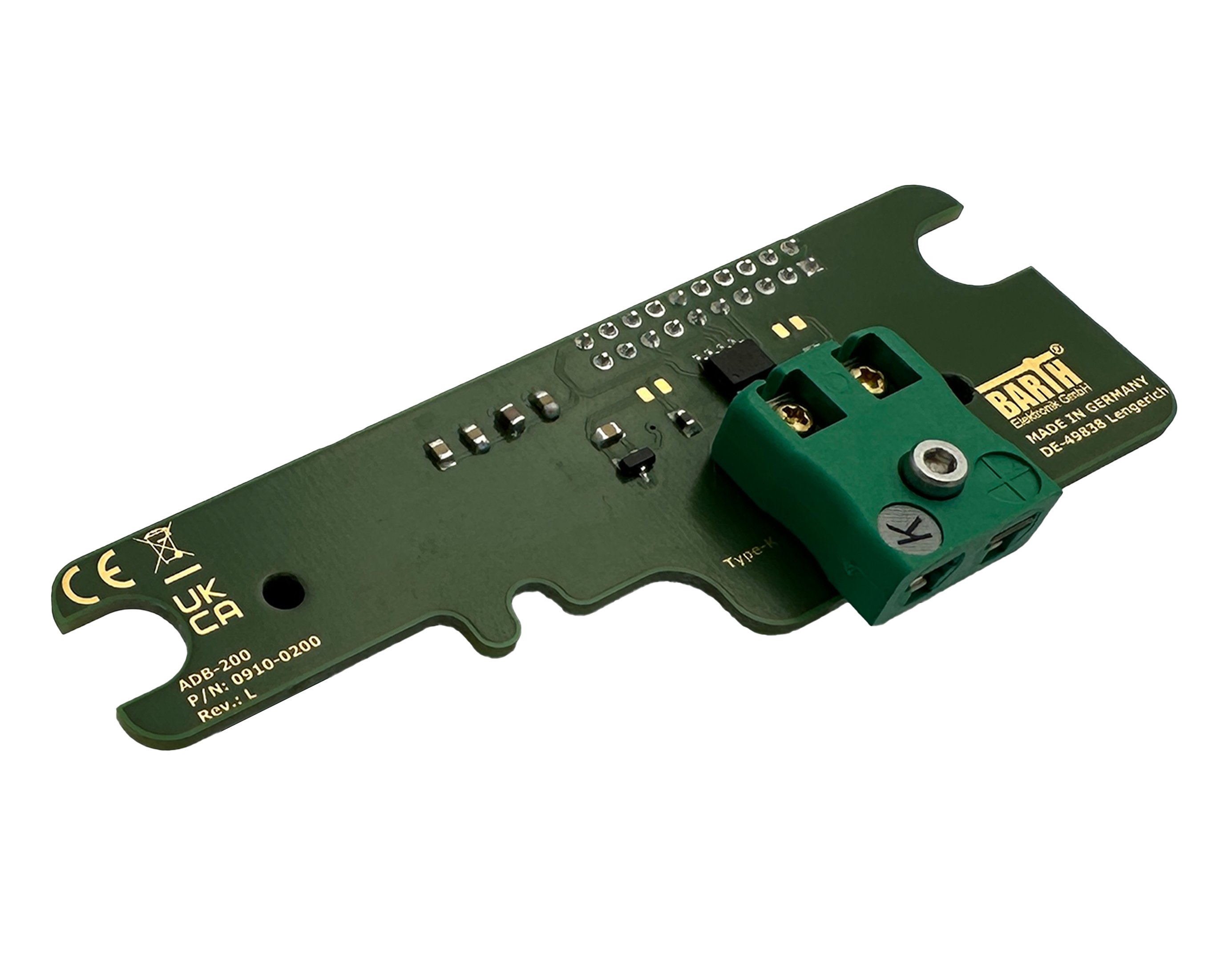

lococube® AddOn Bundle ADB-200 für STG-950

lococube® addOn Board für STG-950Plug & PlayKompatibel mit K-Typ TemperatursensorenKeine Programmierung erforderlichDatenkommunikation per CANinklusive lococube® mini-SPS STG-950inklusive Drahtthermoelement NiCr-Ni mit TE Ministecker Anleitung ADB-200 (EN)

220,00 €*

lococube® addOn Bundle ADB-201 für STG-950

lococube® addOn Board für STG-950 Plug & Play Kompatibel mit K-Typ Temperatursensoren Keine Programmierung erforderlich Datenkommunikation per CANinklusive lococube® mini-SPS STG-950inklusive Drahtthermoelement NiCr-Ni mit TE Ministeckerinklusive lococube® CAN-Display DMA-15

385,00 €*

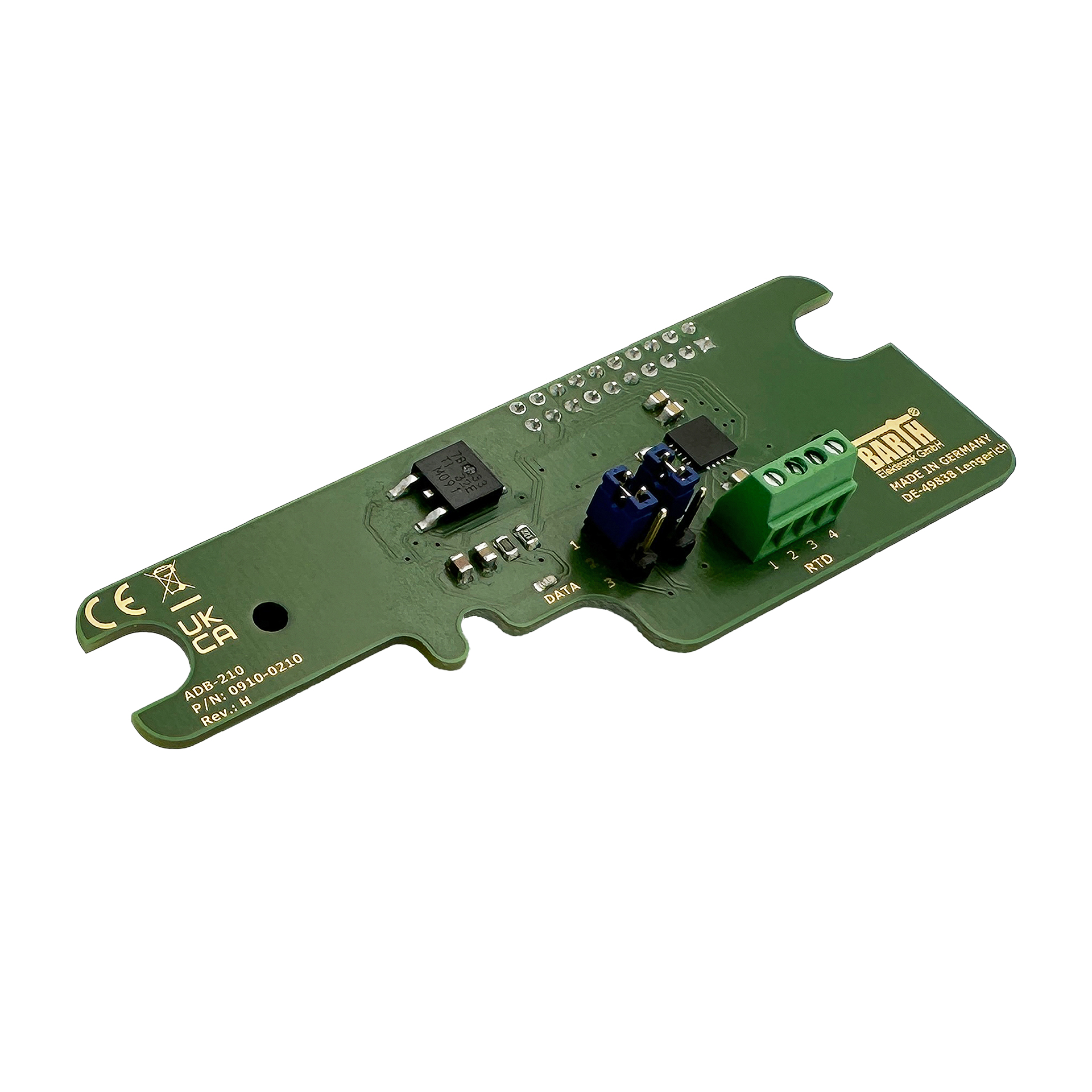

lococube® AddOn Bundle ADB-210 für STG-950

lococube® addOn Board für STG-950Plug & Play4kΩ 0,1% ReferenzwiderstandUnterstützt PT1000 TemperatursensorenKeine Programmierung erforderlichDatenkommunikation per CANEinfache Jumper-Konfiguration für 2-, 3- und 4-Wire Temperaturprobeninklusive lococube® mini-SPS STG-950inklusive Kabelfühler PT-1000 Anleitung ADB-200 (EN)

208,00 €*

lococube® addOn Bundle ADB-211 für STG-950

lococube® addOn Board für STG-950 inklusive Display Plug & Play 4kΩ 0,1% Referenzwiderstand Unterstützt PT1000 Temperatursensoren Keine Programmierung erforderlich Datenkommunikation per CAN Einfache Jumper-Konfiguration für 2-, 3- und 4-Wire Temperaturprobeninklusive lococube® mini-SPS STG-950inklusive Kabelfühler PT-1000 inklusive lococube® CAN-Display DMA-15

385,00 €*

Open-Source Programmierung

Verbindungskabel VK-46

Ersetzt VK-16 & ST-LINK v2 ISOL + VK-35 für unten aufgeführte Steuerungen!Für lococube® miCon-L & "Open-Source" ProgrammierungTTL232 -> USBISP -> USBKompatibel mit folgenden BARTH® lococube® mini-SPS:STG-500, STG-800, STG-810, STG-820, STG-850, STG-950, MC-800, GT-800, GT-900, GT-950, GT-960Inkl. STLINK-V3MINIE + USB-C Kabel (0,3 m) Anleitung VK-46 (EN)

59,00 €*

Kabelsatz KS-85

Sie möchten keine Zeit mit Löten und Crimpen verschwenden? Mit diesem Kabelbaum können Sie sich voll auf das Entwickeln Ihrer Anwendung konzentrieren: Einfaches Verbinden von zwei BARTH-Geräten miteinander und einem Netzteil CAN-Leitungen terminiert mit 60 Ohm Busabschlusswiderstand (bei Bedarf leicht und beschädigungsfrei entfernbar) Klemmen für einfachen Anschluss Ihrer Hardware, Testgeräte oder weiterer Kabelbäume (KS-85 oder andere) inklusive Schaltnetzteil 25W 12V/2,08A Anleitung KS-85 (EN)

69,00 €*
